L'essai d’impact Charpy est l'un des tests mécaniques les plus utilisés dans l'industrie pour évaluer la capacité d'un matériau à résister à des chocs soudains sans se rompre.
Dans ce guide complet nous analyserons le fonctionnement du test Charpy, les normes de référence, les avantages de la méthode et les applications dans les différents secteurs de production.
L'essai Charpy est un test destructif utilisé pour déterminer la ténacité à l'impact d'un matériau. Le principe est simple : un pendule est laissé tomber d'une hauteur prédéterminée et frappe un éprouvette entaillée jusqu'à provoquer sa rupture.
L'énergie absorbée pendant la fracture représente la valeur de résilience du matériau et est généralement exprimée en joules (J).
Cet essai est particulièrement important pour évaluer le comportement des matériaux soumis à :

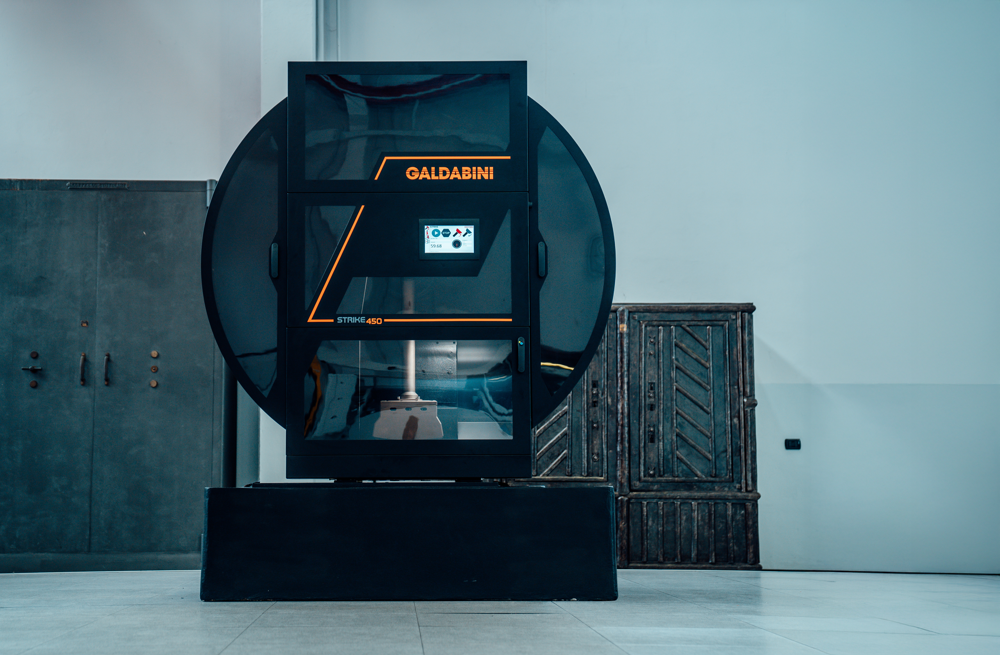

Le dit pendule de résilience est l'élément principal de l'essai Charpy.
Un équipement Charpy se compose de :
Le test est exécuté en suivant une séquence précise :
La perte d'énergie correspond à l'énergie utilisée pour rompre le matériau.
Pour garantir des résultats comparables, l'éprouvette doit respecter des dimensions et des géométries définies par les normes.
Généralement l'échantillon présente :
Le résultat principal de l'essai est l'énergie absorbée par l'éprouvette lors de la rupture.
Un matériau résilient :
Un matériau fragile :
Plus la valeur enregistrée est élevée, meilleure sera la résistance aux chocs du matériau.
Un des aspects les plus importants de l'essai Charpy concerne l'évaluation de la température de transition ductile-fragile.
De nombreux aciers montrent en effet des comportements différents en fonction de la température :
Pour cette raison, le test est souvent réalisé à différentes températures, ce qui permet de tracer des courbes de résilience utiles pour la conception industrielle.
Les essais Charpy sont régis par des standards internationaux qui garantissent l'uniformité et la répétabilité des résultats.
Les principales normes incluent :
Standard international pour l'essai d'impact sur matériaux métalliques à l'aide d'un pendule.
Norme largement utilisée sur le marché nord-américain pour déterminer la résistance à l'impact des matériaux métalliques.
Référence historique européenne, aujourd'hui en grande partie intégrée dans les normes ISO.
La conformité aux normes est essentielle pour les certifications, les contrôles qualité et les qualifications de procédé.
L'essai Charpy est souvent comparé au test Izod.
Les principales différences concernent :
| Caractéristique | Essai Charpy | Essai Izod |
| Position de l'éprouvette | Horizontale | Verticale |
| Type d'appui | Deux appuis | Un seul appui |
| Point d'impact | Côté opposé à l'entaille | Côté de l'entaille |
Les deux tests mesurent l'énergie absorbée pendant la fracture, mais suivent des procédures différentes.
L'essai d'impact Charpy est fondamental dans de nombreux domaines de production.
Permet d'évaluer :
Les composants destinés aux oléoducs et gazoducs doivent garantir une ténacité élevée même dans des environnements extrêmes.
Centrales électriques, turbines et installations industrielles requièrent des matériaux avec une grande capacité d'absorption des chocs.
Le test est utilisé pour vérifier le comportement des matériaux en cas d'impacts et de collisions.
La résilience est un paramètre essentiel pour la sécurité structurelle et la fiabilité des composants.
L'utilisation du pendule de résilience offre de nombreux bénéfices :
Pour ces raisons, le test continue d'être l'une des méthodes les plus utilisées dans les laboratoires d'essai et les départements de contrôle qualité.
Malgré sa diffusion, l'essai Charpy présente certaines limitations :
Pour une caractérisation complète du matériau il est souvent nécessaire d'accompagner avec d'autres essais mécaniques.
Il sert à mesurer la quantité d'énergie qu'un matériau est capable d'absorber lors d'un impact avant la rupture.
C'est la machine utilisée pour effectuer l'essai Charpy, composée d'un pendule qui frappe l'éprouvette et provoque sa fracture.
L'énergie absorbée est généralement exprimée en joules (J).
L'entaille crée une concentration de contraintes qui facilite le déclenchement contrôlé de la fracture.
Principalement les métaux et alliages, mais il existe des versions de la méthode applicables également aux polymères et matériaux composites.
